1. 产品说明

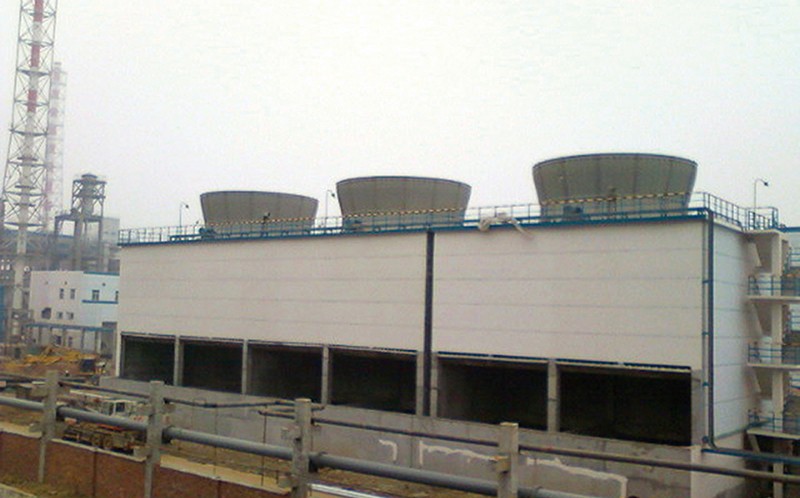

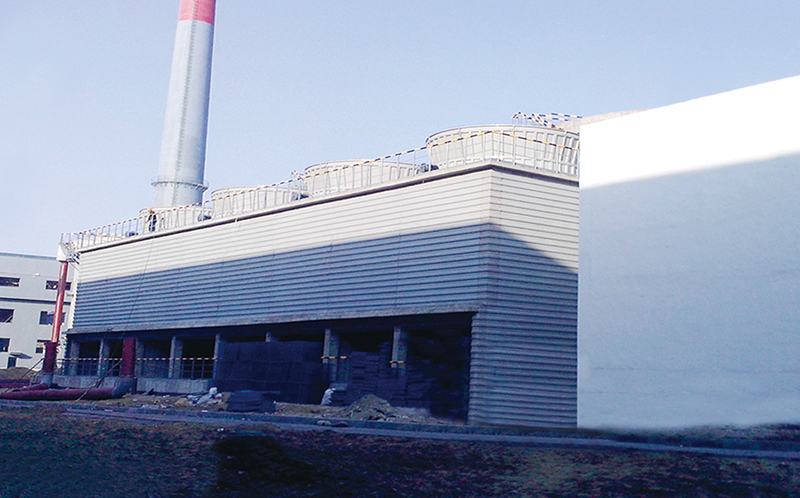

我公司SHNZK系列砼结构逆流中空冷却塔（专利号 ZL 2010 2 0190641.5）（高新技术产品 201505WJ009E）汇集了多年设计、制造大型冷却塔的经验，集国内外冷却塔行业创新技术为一体；通过对设备各部件及整体的优化设计，实现了塔内部件非金属化、气流流场流线化、低能耗运行、超低飘水损失、并采用了高质量的机力通风设备，从而奉献给业主一套外形美观、性能可靠、全天候运行、长寿命、低故障率、低维修率的具有国内先进水平的中空冷却塔塔群。

2. 技术原理

该塔突破了传统的冷却塔设计思路，去除了原逆流式冷却塔的填料部分，对配水部分进行了重大改进，使循环水在配水及淋水区域形成足够小的水滴，在无填料的情况下能够进行正常的水气热交换，从而达到循环水冷却的目的。

3. 产品特点

★ NGZK钢结构逆流中空冷却塔由于去除了填料部分，从而避免了由于水质原因而导致的填料性能的下降和破坏，对处理高温、高浊度、易结垢循环水有着重要的意义，在中温循环水的处理应用亦越来越广泛。

★ 为了尽可能增大水与空气的接触面积， NGZK钢结构逆流中空冷却塔采用雾化喷头使得淋水段的水滴粒径小于1mm，从而达到热交换的目的。

★ 因此NGZK冷却塔采用加筋弧形收水器，由于其稳定的性能，可使中空塔的飘水情况得到有效的控制，使设备对周围环境的影响大大，同时还延长了风机叶片的使用寿命。

★ NGZK钢结构逆流NGZK钢结构逆流中空冷却塔去除了填料部分从而使整塔的阻力大幅度下降，风机耗电也相应下降，塔的总耗电比下降明显，经济效益显著。

★ NGZK钢结构逆流中空冷却塔喷头口径大，由于对喷技术要求，喷头有5-6米H2O压头，因此对于高浊度易结垢循环水喷头不易堵塞，适用于处理高温、高浊度、易结垢循环水，对冷却塔设备的更新改进具有重要的意义。

4. 技术特点

★ 采用中国建筑科学研究院PKPM软件进行结构设计，安全可靠，稳定坚固；

★ 工艺设计采用基于大量实验数据和工程实践基础上开发的冷却塔计算优化专用软件，并采用美国CTI软件进行校核，使得产品可以稳定在合适的工作点运行，热力性能可靠；

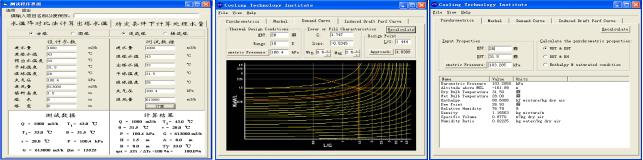

 专业的工艺设计软件

1） 结构部分：

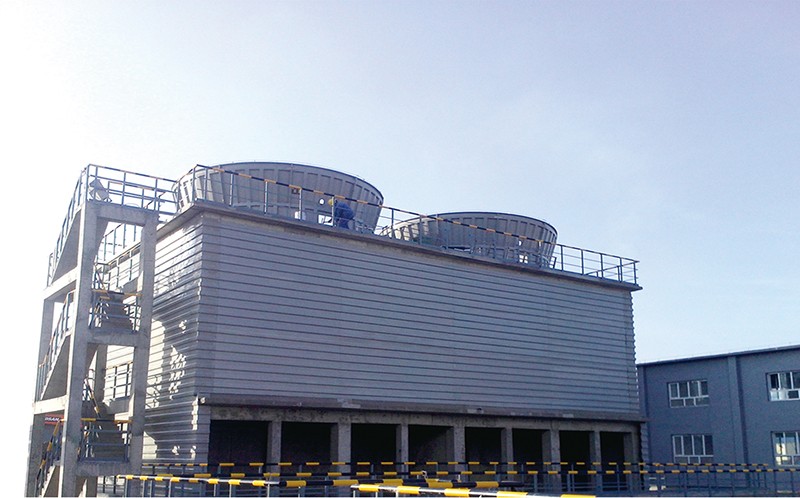

冷却塔采用大跨度混凝土框架结构，整体结构经过优化设计，在满足规范要求的前提下，梁柱截面较小，对降低塔体内的风阻力，提高塔体的冷却效果，有比较明显的作用。

采用现浇钢筋混凝土框架结构，使结构本身具有良好的整体刚度，从而可以有效地抵御由运行过程中振动的影响以及地震区的地震作用。

2） 性能

SHN系列钢混结构逆流式机械通风冷却塔性能稳定，热工效率高，完全满足工业循环水系统的水冷却要求。

3） 冷却塔防腐：

布水主管、支管、配水管悬吊件、喷头、收水器、风筒及围护板等采用热浸锌、UPVC、不锈钢、塑料；玻璃钢等防腐材料；对于塔内的钢构件采用热浸锌防腐。

风电机调整座采用酸洗除锈-水洗-碱洗除油-水洗-磷化-涂厚浆型环氧富锌底漆一道-涂厚浆型环氧富锌中间漆一道-面漆一道。

4）  配水系统

NGZK钢结构逆流中空冷却塔采用管式自动稳压配水系统喷淋，塔内配水管采用钢带增强聚乙烯管，布水雾化喷头采用对喷喷头。

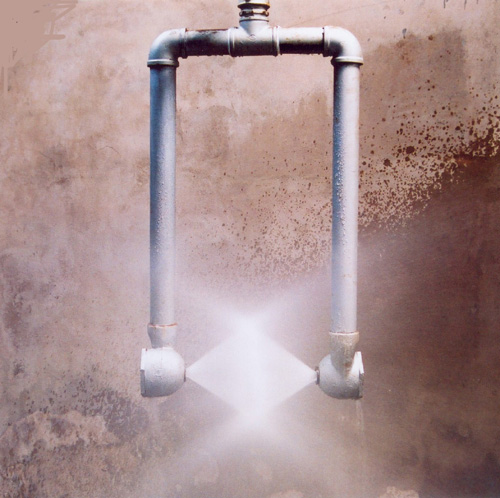

成对布置的切线进水喷头是我公司开发的一种用于冷却塔管式配水系统布水的新型喷头布置。该布置形式使出水水滴足够小而且布水均匀，布水无中空现象。

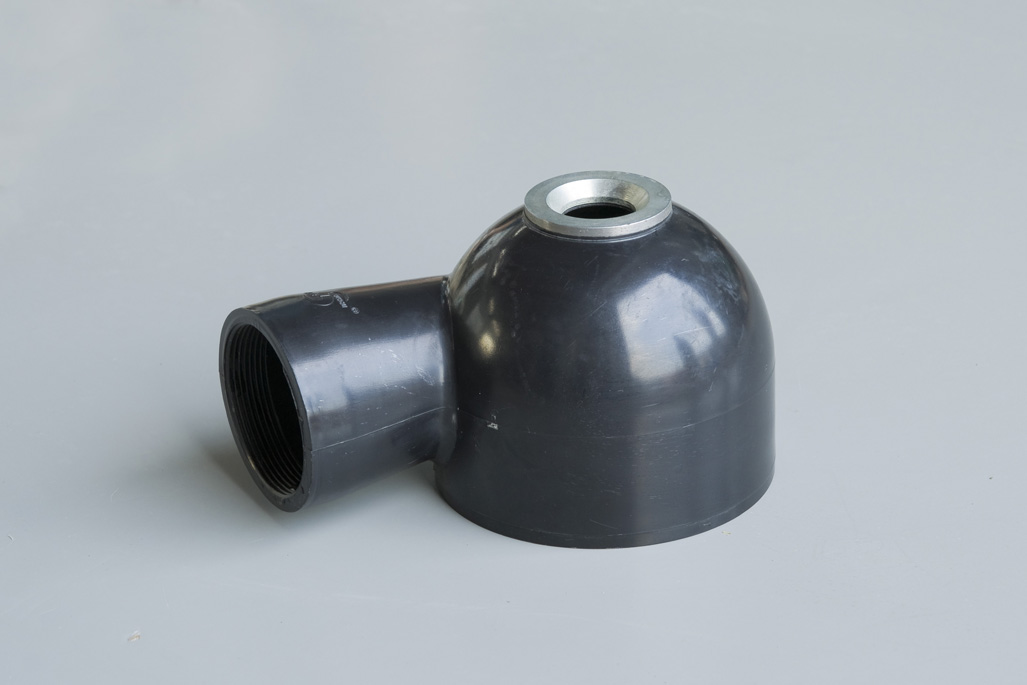

我公司研制的切线进水雾化喷头采用ABS材质，对喷头的壳体内腔型线进行了改进，使进入喷头的水流的运动轨迹更规则，水流流场更为合理，从而达到在较低进水压力条件下有较好的雾化效果，即较小出水水滴粒径的目的。
